Кро­вель­ные сен­двич-па­не­ли

Сэндвич-панель (в зависимости от написания «Сэндвич-панель») — от англ. термина «Sendwich» — бутерброд, состоящий из слоев с различным наполнением. Название сэндвич панель получила по аналогии с «сэндвичем» из-за своих конструктивных особенностей. Сэндвич панели представляют трехслойную конструкцию с обшивками из стального оцинкованного (и окрашенного) листа и среднего слоя утеплителя. Производители сэндвич-панелей применяя различные технологии и методы производства используют два основных вида наполнителя (утеплителя) в конструкции панелей — это минераловатный и пенополиуретановый состав.

Описание

По функциональному назначению различают следующие типы сэндвич-панелей: стеновые, кровельные и акустические. Стеновые и кровельные панели находят применение в строительстве, выполняя соответствующую роль для использования в качестве наружных стен, перегородок и кровельных перекрытий.

Стеновые и кровельные панели эксплуатируются в неагрессивных и слабоагрессивных средах, определяемых атмосферным влиянием окружающей среды. Небольшой вес сэндвич-панелей, прекрасная теплоизоляция, легкость при сборке и разборке, высокая влагостойкость, огнестойкость и шумоизоляция, устойчивое антикоррозионное покрытие и низкая цена делают сэндвич-панели незаменимым при строительстве наружных стен и кровли в любых климатических зонах.

Базовые цвета сэндвич-панелей задаются по международному каталогу цветов RAL.

RAL-является классификацией сэндвич-панелей по цвету, систематизированным набором цветовых оттенков. Система цветов отображается с помощью цифровых шифров. Первой цифрой в числе из четырех знаков отображают один цвет, являющийся основным. Остальные цифры обозначают оттенки краски. Есть 250 основных RAL. Их сравнивают с полимерными покрытиями. По желанию заказчика возможна поставка любого другого цвета по шкале RAL. При этом стоимость увеличивается на 50 руб. за 1 кв.м одной стороны панели.

По желанию заказчика возможна поставка любого другого цвета по шкале RAL. При этом стоимость увеличивается на 50 руб. за 1 кв.м одной стороны панели.

В качестве утеплителя в сэндвич-панелях «Стройпласт» применяет конструкционную минеральную плиту на основе базальтовых пород плотностью не менее 120 кг/м3. В качестве клея применяется клеящая композиция на основе полиуретана.

Технические характеристики

Кровля из сэндвич-панелей ООО «Стройпласт» обладает высоким сопротивлением к различным разрушительным воздействиям окружающей среды, (ультрафиолетовое излучение, перепады температур, ветер, осадки и прочее).

    1. Облицовочный материал

В качестве листового материала при производстве сендвич-панелей применяется рулонная оцинкованная сталь толщиной 0,5–0,7 мм по ГОСТу 30246-94 с защитно-декоративным лакокрасочным покрытием. В качестве защитно-декоративного покрытия используется полиэфирная эмаль, толщина слоя 25 мкм. Профлист с таким покрытием представлен в самом большом количестве оттенков и обладает хорошей формуемостью и гибкостью. Внутренняя сторона облицовки кровельных панелей имеет профиль - накатка.

    1. Утеплитель

Минераловатный утеплитель кровельный с плотностью 100-140 кг/м3.

    1. Тип замка

Кровельные сэндвич-панели оснащены замком Roof-Lock, который обеспечивает следующие преимущества:

  • позволяет обеспечить прочность конструкции и надежную защиту от протечек;

  • исключает появление щелей, предотвращая проникновение холода;

  • обладает повышенной прочностью и герметичностью.

      1. Габаритные размеры кровельных панелей

Тип панели

Назначение панели

Длина, мм

Ширина, мм

Толщина, мм

ПК

кровельная

до 12000

1000

от 50 до 200

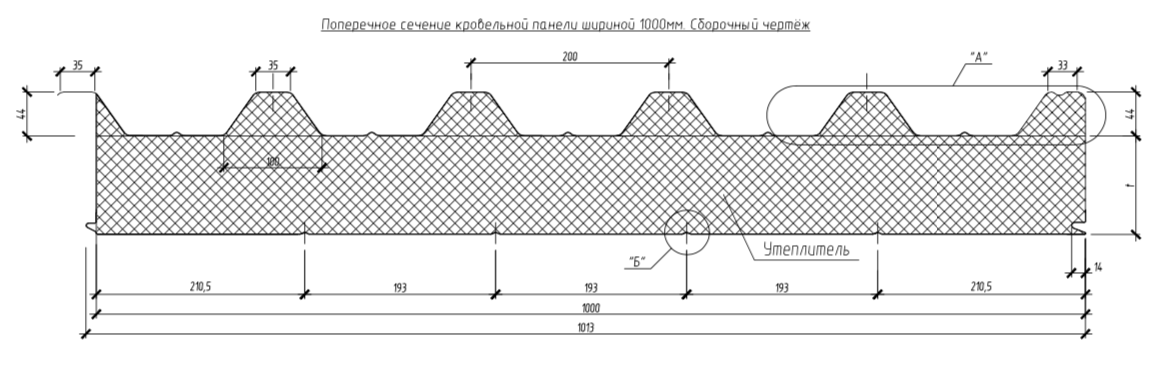

Поперечное сечение кровельной панели



Наполнитель

НАПОЛНИТЕЛЬ СЭНДВИЧ-ПАНЕЛЕЙ

Применяемые в качестве утеплителя плиты теплоизоляционные из минеральной ваты, изготовленной по фильерной технологии поступают с паспортом качества завода-изготовителя. Наполнитель сендвич-панелей соответствует требованиям ГОСТ 9573-96, которые показаны в таблице.

Характеристики утеплителя из минеральной ваты

Наименование показателей Норма
1 Плотность, кг/м3 100—140
2 Прочность на сжатие, кПа Не менее 60
3 Прочность на растяжение, кПа Не менее 100
4 Прочность на сдвиг/срез, кПа Не менее 50
5 Теплопроводность при (283±1)К, Вт/(м·К) Не более 0,040
6 Теплопроводность при (298±1)К, Вт/(м·К) Не более 0,045
7 Теплопроводность расчетная, Вт/(м·К) Не более 0,052
8 Водопоглощение при полном погружении,
за 2 часа % по объему
Не более 1,5
9 Массовая доля влаги, % Не более 0,3
10 Содержание органических веществ по массе, % Не более 4,5
11 Горючесть, группа НГ

Минеральная вата — высокоэффективный теплоизоляционный материал, со значительной стойкостью к воздействию высоких температур, а также устойчивостью к воздействию органических веществ.

Наполнитель сэндвич-панелей
Рис. 1. Минеральная вата на основе базальтового волокна
Наполнитель сэндвич-панелей
Рис. 2. Прослойка сэндвич-панелей из минеральной ваты

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ МИНЕРАЛЬНОЙ ВАТЫ

Предлагаемые нами базальтовые материалы относятся к группе негорючих. Минеральные волокна, из которых они изготовлены, способны выдерживать, не плавясь, температуру до 1000ºС. При этом они сохраняют свою прочность и служат также защитой от огня. Благодаря особой структуре волокон базальтовые утеплители обладают высокой сопротивляемостью механическим воздействиям и повышенными изоляционными свойствами. Структура материала также положительно сказывается на его звукоизоляционных свойствах. Поскольку базальтовые утеплители в процессе производства подвергаются гидрофобизации (приобретают водоотталкивающие свойства), водопоглощение таких материалов составляет не более 1,5% по объему (для сравнения у стекловатных утеплителей этот показатель равен 15–20%). Низкое водопоглощение позволяет эксплуатировать конструкции с применением базальтовой изоляции в достаточно влажных условиях без потери теплоизоляционных свойств.

Минеральная вата — это материал, обладающий всеми необходимыми свойствами для обеспечения надежной и эффективной теплоизоляции зданий и сооружений.

Основные преимущества материала:

  • Высокая теплоизоляционная способность
  • Негорючесть
  • Звуконепроницаемость
  • Негигроскопичность
  • Устойчивость к температурным деформациям
  • Высокая химическая и биологическая стойкость
  • Экологичность
  • Долговечность
  • Высокая стойкость к нагрузкам.

В качестве связующего вещества для вклеивания утеплителя применяется однокомпонентный полиуретановый клей АДВ-46.4.

Где применяют

ПРИМЕНЕНИЕ СЭНДВИЧ-ПАНЕЛЕЙ

Сэндвич-панели предназначаются для использования в качестве наружных стен, перегородок и перекрытий, эксплуатируемых в неагрессивных и слабоагрессивных средах при температуре наружной поверхности панели от минус 65 до +75ºС и температуре внутренней поверхности до +30ºС.

Стеновая сэндвич-панель
Сэндвич-панель стеновая

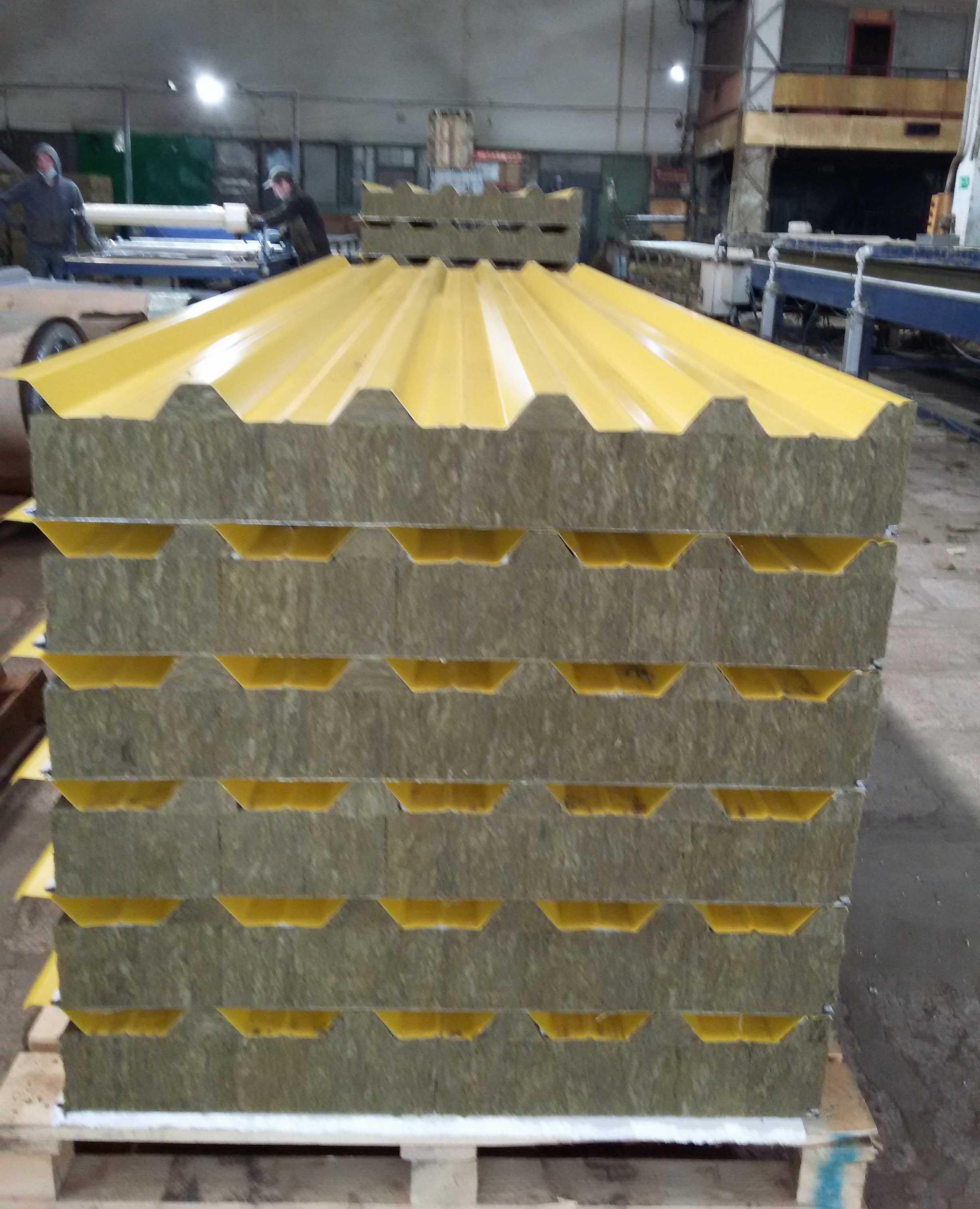

Кровельная сэндвич-панель
Сэндвич-панель кровельная

Стеновые и кровельные панели применяются в строительстве промышленных зданий, торговых и спортивно-развлекательных комплексов, крытых рынков, торговых площадок, производственных и складских помещений, АЗС, и т. д.

СЭНДВИЧ-ПАНЕЛИ В СТРОИТЕЛЬСТВЕ

Высокое качество и широкая сфера применения сэндвич-панелей оценена по достоинству многими строительными компаниями. Именно этот материал используется при возведении стеновых и кровельных ограждающих конструкций, для строительства внутренних перегородок административных, торговых и производственных зданий, а также – для декоративно-защитной облицовки и утепления наружных и внутренних стен зданий.

Сэндвич-панели применяются в строительстве зданий, возводимых по каркасно-панельной технологии. Объекты, построенные из данных систем сохраняют высокую стойкость к сезонным перепадам температур, не разрушаются под воздействием солнечного излучения, ветра, атмосферных осадков, агрессивной промышленной среды, а также не подвержены процессу разложения и гниения.

Объекты, возводимые с применением сэндвич-панелей:

  • Жилые здания и внутренние стеновые перегородки
  • Административные здания, промышленные сооружения и цеха
  • Культурно-развлекательные и оздоровительные комплексы
  • Автосалоны, автозаправочные станции, мойки, автосервисы
  • Теплоизоляция низкотемпературных помещений: морозильных, холодильных камер и комплексов
  • Кузова транспортных средств, изотермические и рефрижераторные контейнеры
  • Помещения с повышенными санитарно-гигиеническими требованиями в пищевой промышленности, здравоохранении
  • Грузовые терминалы и порты, торговые павильоны и выставочные центры, супермаркеты, магазины, складские помещения, ангары
  • Временные жилые помещения, санитарные и производственные модули
  • Инженерно-технические здания, гаражные боксы, контейнеры
  • Сушильные камеры
  • Камеры термо-, газонепроницаемые для дозревания и хранения фруктов, ягод и овощей.

Преимущества применения сэндвич-панелей в строительстве

  • Круглогодичный монтаж в любой климатической зоне
  • Низкие нагрузки на фундамент и несущие конструкции из-за малого веса
  • Низкий удельный вес панелей значительно облегчает монтаж
  • Отсутствие необходимости в специальном подъемном оборудовании
  • Привлекательный внешний вид
  • Отсутствие необходимости в отделочных работах
  • Высокие тепло- и шумоизоляционные качества
  • Применение легких и недорогих фундаментов
  • Высокая скорость строительных и монтажных работ
  • Экономия за счет сокращения сроков строительства
  • Сокращение расходов на транспортировку панелей
  • Устойчивость к агрессивным средам
  • Высокая огнестойкость с теплоизоляцией из минеральной ваты
  • Срок службы сендвич-панелей не менее 20 лет.
