Сте­но­вые сэн­двич-па­не­ли

Сэндвич-панели производим по ГОСТу 32603-2012

Сэндвич-панель (в зависимости от написания «Сэндвич-панель») — от англ. термина «Sendwich» — бутерброд, состоящий из слоев с различным наполнением. Название сэндвич панель получила по аналогии с «сэндвичем» из-за своих конструктивных особенностей. Сэндвич панели представляют трехслойную конструкцию с обшивками из стального оцинкованного (и окрашенного) листа и среднего слоя утеплителя. Производители сэндвич-панелей применяя различные технологии и методы производства используют два основных вида наполнителя (утеплителя) в конструкции панелей — это минераловатный и пенополиуретановый состав.

Описание

По функциональному назначению различают следующие типы сэндвич-панелей: стеновые, кровельные и акустические. Стеновые и кровельные панели находят применение в строительстве, выполняя соответствующую роль для использования в качестве наружных стен, перегородок и кровельных перекрытий.

Стеновые и кровельные панели эксплуатируются в неагрессивных и слабоагрессивных средах, определяемых атмосферным влиянием окружающей среды. Небольшой вес сэндвич-панелей, прекрасная теплоизоляция, легкость при сборке и разборке, высокая влагостойкость, огнестойкость и шумоизоляция, устойчивое антикоррозионное покрытие и низкая цена делают сэндвич-панели незаменимым при строительстве наружных стен и кровли в любых климатических зонах.

Базовые цвета сэндвич-панелей задаются по международному каталогу цветов RAL.

RAL-является классификацией сэндвич-панелей по цвету, систематизированным набором цветовых оттенков. Система цветов отображается с помощью цифровых шифров. Первой цифрой в числе из четырех знаков отображают один цвет, являющийся основным. Остальные цифры обозначают оттенки краски. Есть 250 основных RAL. Их сравнивают с полимерными покрытиями. По желанию заказчика возможна поставка любого другого цвета по шкале RAL. При этом стоимость увеличивается на 50 руб. за 1 кв.м одной стороны панели.

По желанию заказчика возможна поставка любого другого цвета по шкале RAL. При этом стоимость увеличивается на 50 руб. за 1 кв.м одной стороны панели.

В качестве утеплителя в сэндвич-панелях «Стройпласт» применяет конструкционную минеральную плиту на основе базальтовых пород плотностью не менее 100 кг/м3. В качестве клея применяется клеящая композиция на основе полиуретана.

Технические характеристики

ПС — панели стеновые, для наружных стен и перегородок. ГОСТ 32603-2012

В зависимости от профиля поверхностей панели выпускаются следующих видов:
полосковый «П», чередование канавок и гребней шириной по 195 мм — для стеновых шириной 1170 мм,
по 193 мм шириной 100 мм, высотой 1—2 мм, углы перехода 90±5 град.

Пример обозначения при заказе и в технической документации:
ПСМ-П/П-100×1,17×6,0/0,5 ТУ 5284-001-83981946-2008

Обозначения:

ПСМ – панель стеновая с минеральным утеплителем

П/П – профиль наружной и внутренней поверхностей – полосковый

100×1,17×6,0 – толщина 100 мм, ширина 1,17 м, длина 6,0 м

0,5 – толщина стального листа 0,5 мм.

Основные размеры панелей в зависимости от типа и назначения указаны в таблице.

Габаритные размеры основных типов сендвич-панелей

Тип панели Назначение панели Длина, мм Ширина, мм Толщина, мм
ПС стеновая до 12000 1170, 1190 от 50 до 250
ПС стеновая до 12000 1000 от 50 до 250
ПС стеновая до 12000 500 от 50 до 250

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

В качестве листового материала при производстве сендвич-панелей применяется рулонная оцинкованная сталь толщиной 0,5–0,55 мм, первого класса покрытия с защитно-декоративным лакокрасочным покрытием. В качестве защитно-декоративного покрытия используется полиэфирная эмаль, толщина слоя 25 мкм.

Сэндвич-панели имеют высокие прочностные характеристики, надежный узел соединения (Z-Lock) в замок.

Замок крепления сэндвич-панелей

Замок крепления сэндвич-панели по типу Z-Lock

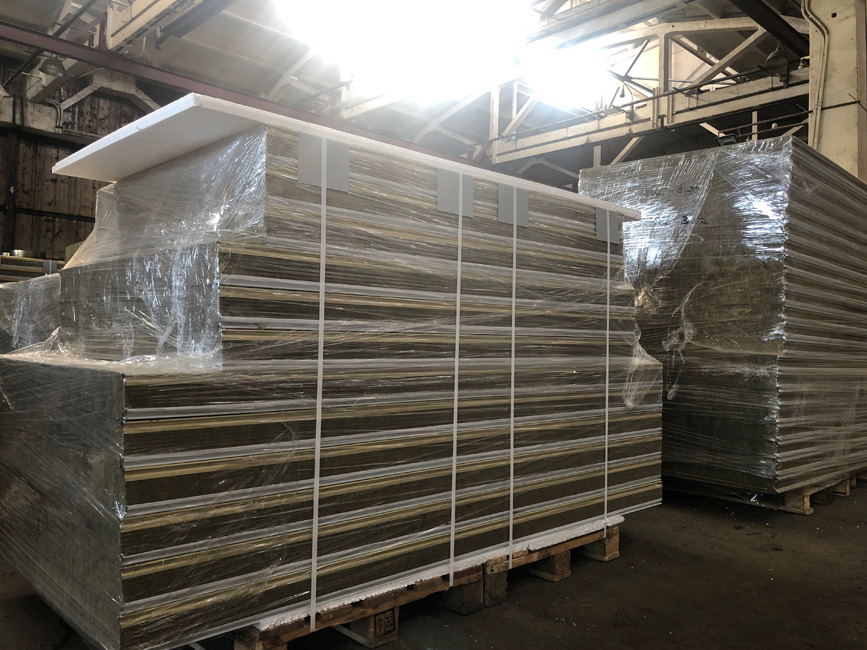

В качестве связующего вещества для вклеивания утеплителя применяется однокомпонентный полиуретановый клей АДВ-46.4. На поверхность обшивки сэндвич-панелей наносится защитная пленка, обеспечивающая сохранность покрытия при перевозке и монтаже.

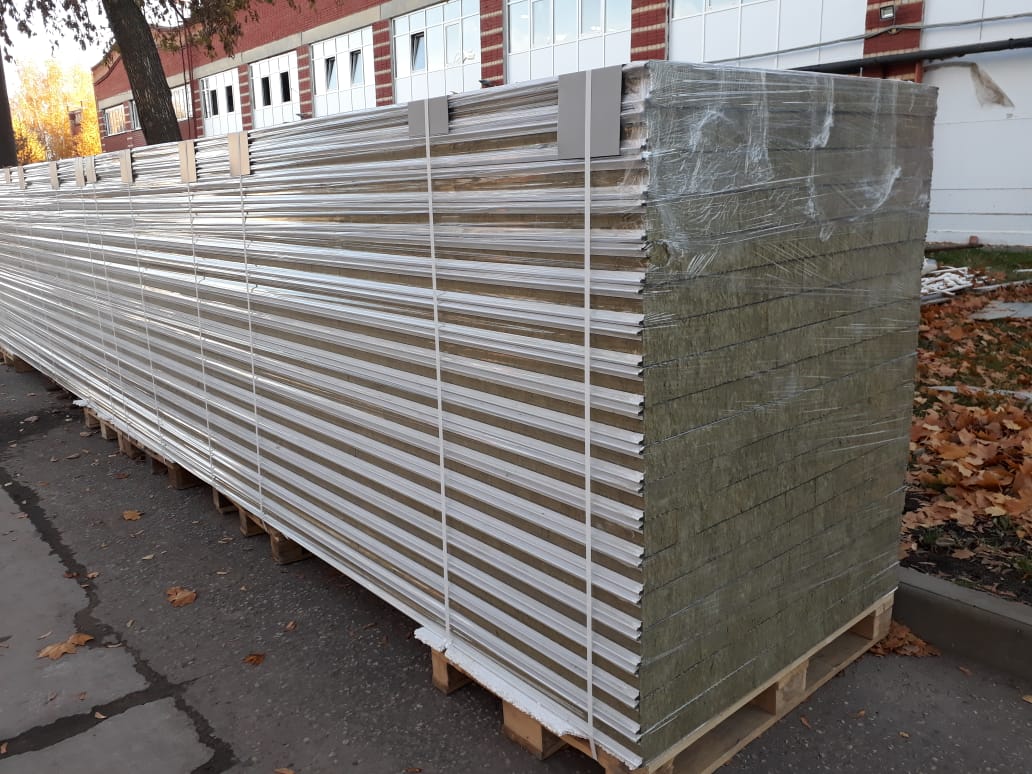

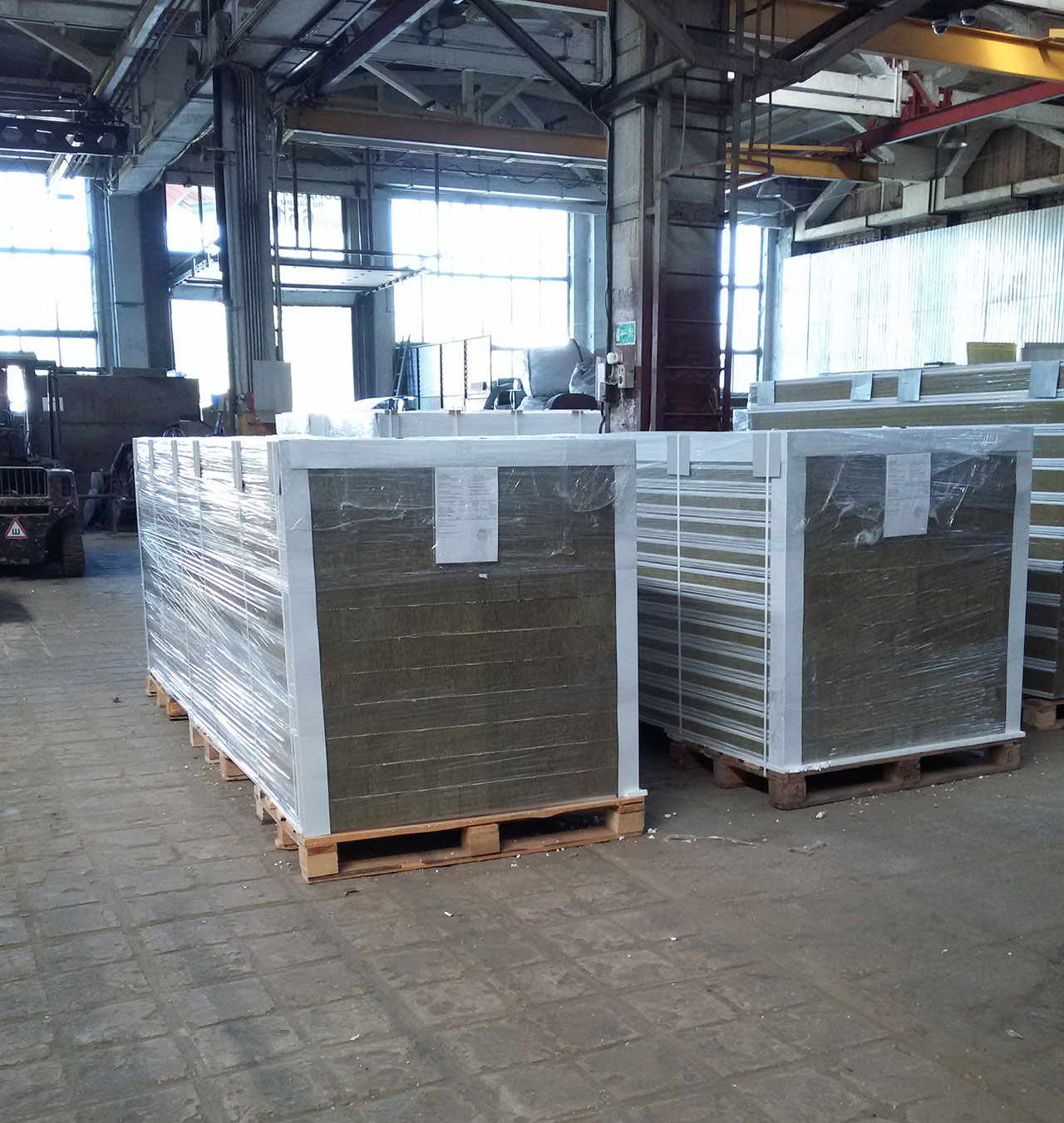

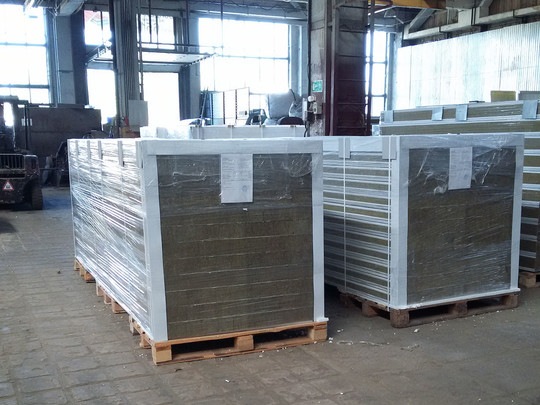

Удельные расчетные характеристики по массе сэндвич-панелей, собранных в пачке представлены ниже в таблице.

Расчет пачки стеновых панелей

Толщина
панели, мм
Количество
панелей в
пачке, шт.
Вес 1 м2
Панели, кг
Вес 1 панели
длиной 6м, кг
Вес пачки без
упаковки (длина
6 м), кг
Площадь 1 панели
длиной 6 м, м2
Площадь
Всех в пачке
(Длина
6 м), м2
50 30 14,35 86,1 2583 6,96 209
80 19 17,8 106,8 2029 6,96 132
100 15 20,1 120,6 1809 6,96 104
120 13 22,4 134,4 1747 6,96 90
150 10 25,35 155,1 1551 6,96 70
180 9 29,3 175,8 1582 6,96 63
200 8 31,6 189,6 1517 6,96 56
250 6 36,85 221,1 1327 6,96 42



Тип профиля Накатка

Наполнитель

НАПОЛНИТЕЛЬ СЭНДВИЧ-ПАНЕЛЕЙ

Применяемые в качестве утеплителя плиты теплоизоляционные из минеральной ваты, изготовленной по фильерной технологии поступают с паспортом качества завода-изготовителя. Наполнитель сендвич-панелей соответствует требованиям ГОСТ 9573-96, которые показаны в таблице.

Характеристики утеплителя из минеральной ваты

Наименование показателей Норма
1 Плотность, кг/м3 100—140
2 Прочность на сжатие, кПа Не менее 60
3 Прочность на растяжение, кПа Не менее 100
4 Прочность на сдвиг/срез, кПа Не менее 50
5 Теплопроводность при (283±1)К, Вт/(м·К) Не более 0,040
6 Теплопроводность при (298±1)К, Вт/(м·К) Не более 0,045
7 Теплопроводность расчетная, Вт/(м·К) Не более 0,052
8 Водопоглощение при полном погружении,
за 2 часа % по объему
Не более 1,5
9 Массовая доля влаги, % Не более 0,3
10 Содержание органических веществ по массе, % Не более 4,5
11 Горючесть, группа НГ

Минеральная вата — высокоэффективный теплоизоляционный материал, со значительной стойкостью к воздействию высоких температур, а также устойчивостью к воздействию органических веществ.

Наполнитель сэндвич-панелей
Рис. 1. Минеральная вата на основе базальтового волокна
Наполнитель сэндвич-панелей

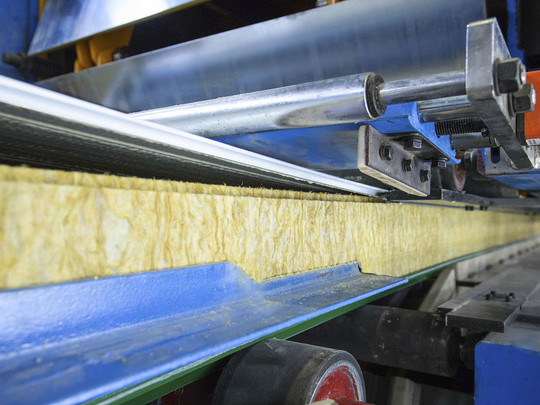

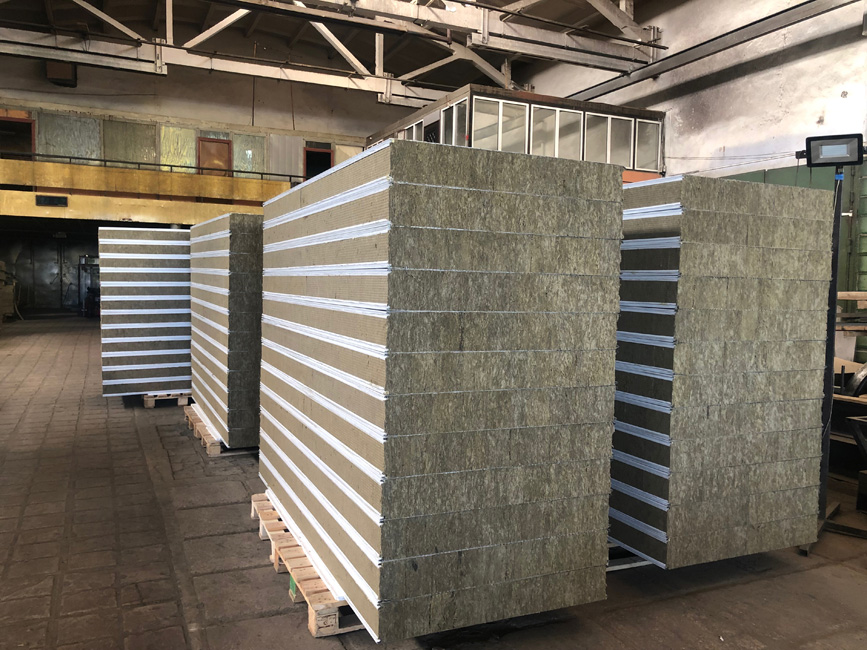

Рис. 2. Прослойка сэндвич-панелей из минеральной ваты

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ МИНЕРАЛЬНОЙ ВАТЫ

Предлагаемые нами базальтовые материалы относятся к группе негорючих. Минеральные волокна, из которых они изготовлены, способны выдерживать, не плавясь, температуру до 1000ºС. При этом они сохраняют свою прочность и служат также защитой от огня. Благодаря особой структуре волокон базальтовые утеплители обладают высокой сопротивляемостью механическим воздействиям и повышенными изоляционными свойствами. Структура материала также положительно сказывается на его звукоизоляционных свойствах. Поскольку базальтовые утеплители в процессе производства подвергаются гидрофобизации (приобретают водоотталкивающие свойства), водопоглощение таких материалов составляет не более 1,5% по объему (для сравнения у стекловатных утеплителей этот показатель равен 15–20%). Низкое водопоглощение позволяет эксплуатировать конструкции с применением базальтовой изоляции в достаточно влажных условиях без потери теплоизоляционных свойств.

Минеральная вата — это материал, обладающий всеми необходимыми свойствами для обеспечения надежной и эффективной теплоизоляции зданий и сооружений.

Основные преимущества материала:

  • Высокая теплоизоляционная способность
  • Негорючесть
  • Звуконепроницаемость
  • Негигроскопичность
  • Устойчивость к температурным деформациям
  • Высокая химическая и биологическая стойкость
  • Экологичность
  • Долговечность
  • Высокая стойкость к нагрузкам.

В качестве связующего вещества для вклеивания утеплителя применяется однокомпонентный полиуретановый клей АДВ-46.4.

Где применяют

ПРИМЕНЕНИЕ СЭНДВИЧ-ПАНЕЛЕЙ

Сэндвич-панели предназначаются для использования в качестве наружных стен, перегородок и перекрытий, эксплуатируемых в неагрессивных и слабоагрессивных средах при температуре наружной поверхности панели от минус 65 до +75ºС и температуре внутренней поверхности до +30ºС.

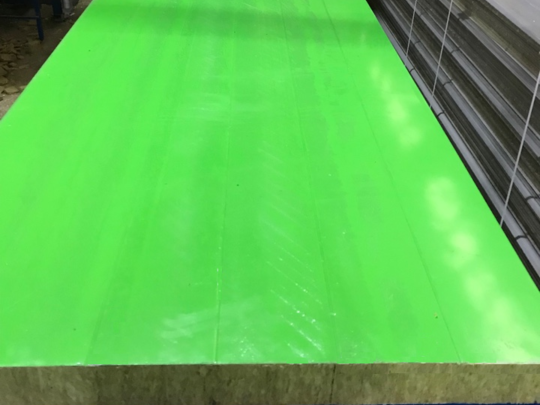

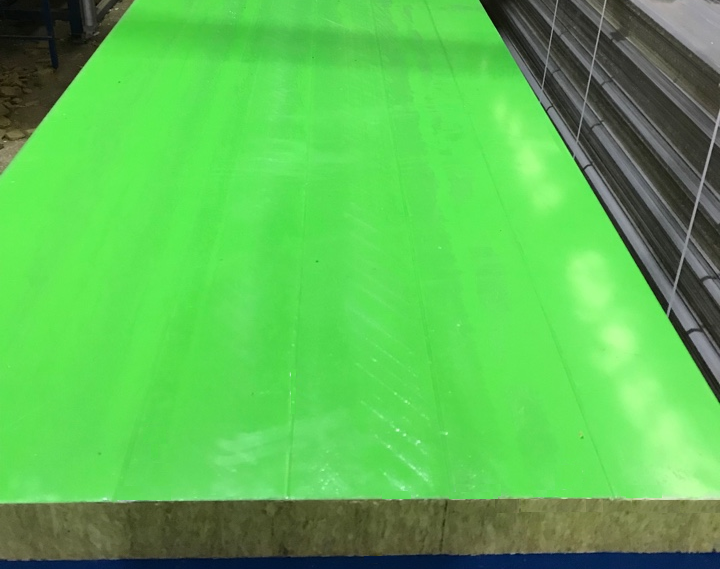

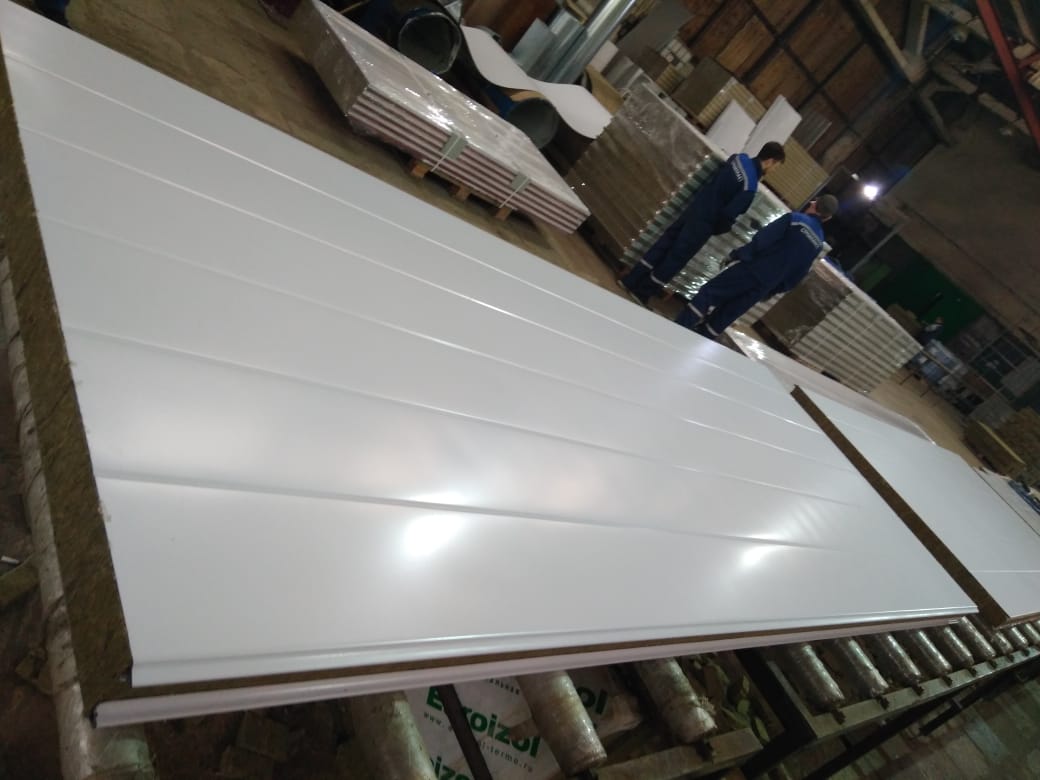

Стеновая сэндвич-панель
Сэндвич-панель стеновая
Кровельная сэндвич-панель
Сэндвич-панель кровельная

Стеновые и кровельные панели применяются в строительстве промышленных зданий, торговых и спортивно-развлекательных комплексов, крытых рынков, торговых площадок, производственных и складских помещений, АЗС, и т. д.

СЭНДВИЧ-ПАНЕЛИ В СТРОИТЕЛЬСТВЕ

Высокое качество и широкая сфера применения сэндвич-панелей оценена по достоинству многими строительными компаниями. Именно этот материал используется при возведении стеновых и кровельных ограждающих конструкций, для строительства внутренних перегородок административных, торговых и производственных зданий, а также – для декоративно-защитной облицовки и утепления наружных и внутренних стен зданий.

Сэндвич-панели применяются в строительстве зданий, возводимых по каркасно-панельной технологии. Объекты, построенные из данных систем сохраняют высокую стойкость к сезонным перепадам температур, не разрушаются под воздействием солнечного излучения, ветра, атмосферных осадков, агрессивной промышленной среды, а также не подвержены процессу разложения и гниения.

Объекты, возводимые с применением сэндвич-панелей:

  • Жилые здания и внутренние стеновые перегородки
  • Административные здания, промышленные сооружения и цеха
  • Культурно-развлекательные и оздоровительные комплексы
  • Автосалоны, автозаправочные станции, мойки, автосервисы
  • Теплоизоляция низкотемпературных помещений: морозильных, холодильных камер и комплексов
  • Кузова транспортных средств, изотермические и рефрижераторные контейнеры
  • Помещения с повышенными санитарно-гигиеническими требованиями в пищевой промышленности, здравоохранении
  • Грузовые терминалы и порты, торговые павильоны и выставочные центры, супермаркеты, магазины, складские помещения, ангары
  • Временные жилые помещения, санитарные и производственные модули
  • Инженерно-технические здания, гаражные боксы, контейнеры
  • Сушильные камеры
  • Камеры термо-, газонепроницаемые для дозревания и хранения фруктов, ягод и овощей.

Преимущества применения сэндвич-панелей в строительстве

  • Круглогодичный монтаж в любой климатической зоне
  • Низкие нагрузки на фундамент и несущие конструкции из-за малого веса
  • Низкий удельный вес панелей значительно облегчает монтаж
  • Отсутствие необходимости в специальном подъемном оборудовании
  • Привлекательный внешний вид
  • Отсутствие необходимости в отделочных работах
  • Высокие тепло- и шумоизоляционные качества
  • Применение легких и недорогих фундаментов
  • Высокая скорость строительных и монтажных работ
  • Экономия за счет сокращения сроков строительства
  • Сокращение расходов на транспортировку панелей
  • Устойчивость к агрессивным средам
  • Высокая огнестойкость с теплоизоляцией из минеральной ваты
  • Срок службы сендвич-панелей не менее 20 лет.
