Шу­мо­за­щит­ные эк­ра­ны

Наша компания выпускает акустические экраны в соответствии с ТУ 25.11.23-001-28126912-2018, учитывая требования ГОСТ Р 33329-2015 (Экраны акустические для железнодорожного транспорта. Технические требования), СТО АВТОДОР 2.9-2014 (Рекомендации по проектированию, строительству и эксплуатации акустических экранов на автомобильных дорогах государственной компании «Автодор»), СНиП 2.01.07-85 Нагрузки и воздействия, СНиП 23-03-2003 Защита от шума.

Общая информация

Сэндвич-панели производим по ГОСТ Р 33329-2015

Шумозащитные экраны – это  средство защиты жилых зданий от транспортного шума, генерируемого потоками автомобилей и поездами. Мы изготавливаем и устанавливаем по полному циклу: от производства акустических панелей на собственных производственных площадях до монтажа шумозащитного экрана. По своим техническим характеристикам они могут быть шумоотражающие ( глухие и светопрозрачные), шумопоглощающие (с различными типами перфорации).

 Акустический экран состоит из:

  • металлических несущих стоек
  • шумопоглощающих / шумоотражающих панелей
  • фундамента
  • дополнительных элементов

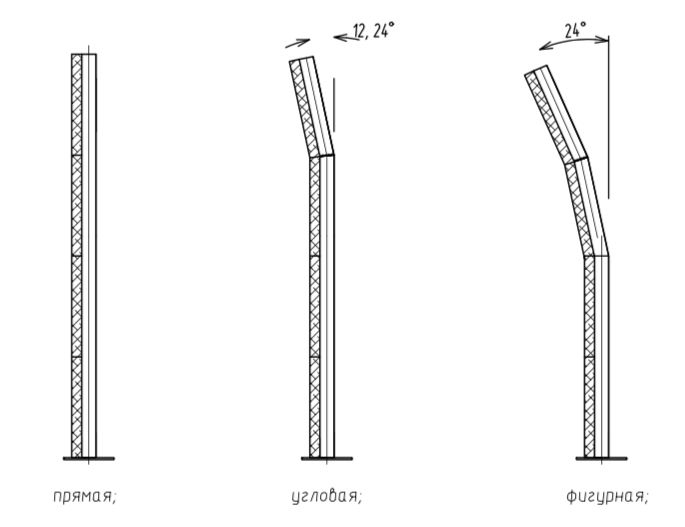

Несущая стойка представляет собой металлическую конструкцию, на которые монтируются звукозащитные панели. При выборе стоек  следует обращать внимание не только на внешний вид - форма оказывает большое влияние на качество поглощения шума из определенных источников. Так, на подавление точечного источника шума лучше всего подходят Г-образные стойки, а для установки на автомагистралях и железных дорогах лучше использовать прямые или фигурные стойки.

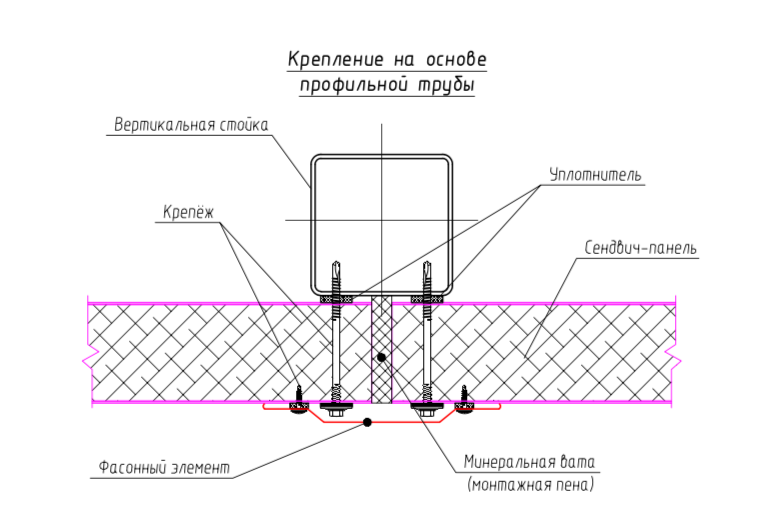

 Несущие стойки изготавливаются в соответствии с архитектурным решением и расположением шумозащитного экрана на местности. Тело стойки изготавливается либо из профильной трубы, либо из двутавровой балки.



При выборе типоразмеров и количества стоек исходят из высоты, веса, протяженности шумозащитного экрана и ветровой нагрузки региона. Для защиты от коррозии предполагается один из двух видов антикоррозийного покрытия:

  • грунтовка и покраска методом холодного цинкования или порошковыми красками;
  • горячее цинкование.

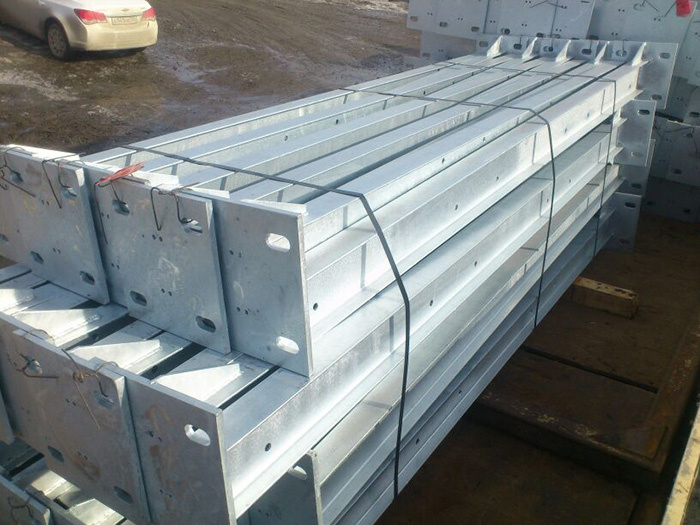

Стойки после горячего цинкования



Акустические панели – основные элементы экрана, именно за счет них происходит снижение уровня шума, подразделяются на шумопоглощающие и шумоотражающие.

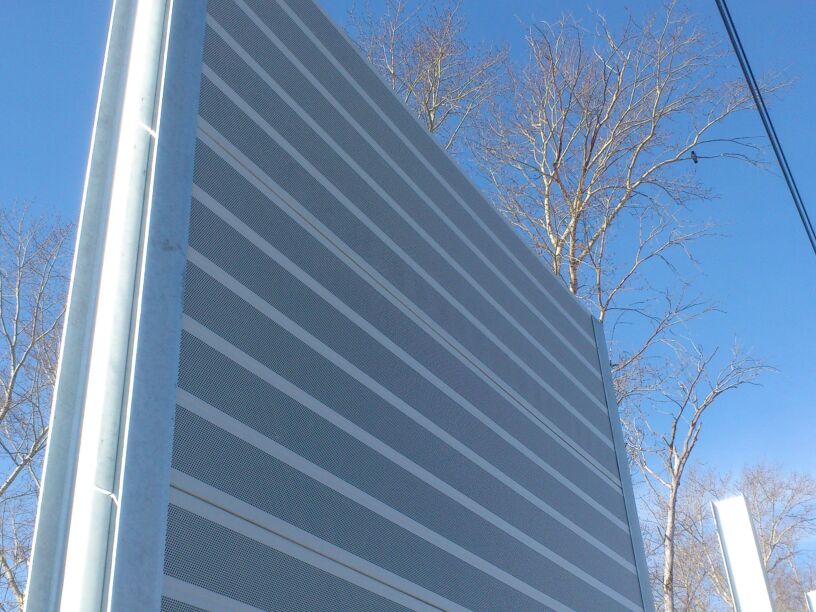

1. Шумопоглощающие

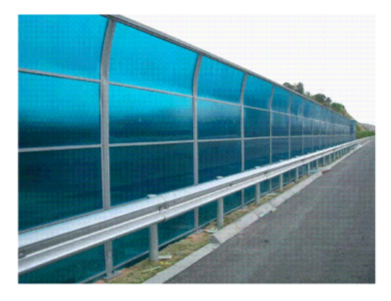

2. Шумоотражающие



3. Типоразмеры

Тип панели Длина, мм Ширина, мм Толщина, мм
Шумопоглощающая от 1000 до 4500 1170, 1000, 500 50-200
Шумоотражающая от 1000 до 9000 1170, 1000, 500 50-200

 Акустические панели изготавливаются в широкой цветовой гамме по шкале RAL, что позволяет реализовывать любые архитектурные решения. Покрытие практически не меняет цвет в процессе эксплуатации, а срок службы может достигать 30 лет. Наполнитель панелей — минеральная вата.

Все виды шумозащитных панелей сертифицированы. Для их производства мы располагаем необходимыми площадями, оборудованием и большим опытом квалифицированных сотрудников.

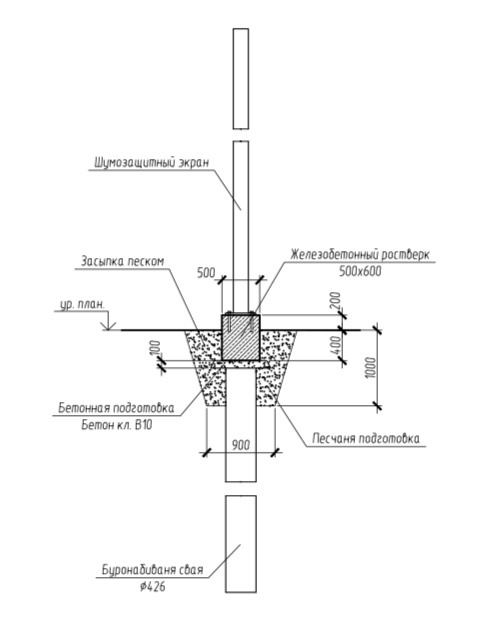

Фундамент

Основой долговечности и качества шумозащитного экрана является фундамент. Только при соблюдении всех необходимых требований по строительству фундамента можно добиться качественной работы ШЗЭ по снижению шумовой нагрузки.

        Чаще всего экраны устанавливают на такие типы фундаментов:

  • монолитный железобетонный ростверк на буронабивных сваях;
  • точечный фундамент.



























Все изделия заводского исполнения. Металлоконструкции поставляются комплектно с крепежными элементами и собираются на месте установки ШЗЭ при помощи болтовых соединений.

Панели крепятся к металлическим стойкам с помощью прижимного уголка. Крепление панелей между собой не осуществляется. Между металлоконструкциями и панелями прокладывается уплотнительная лента.

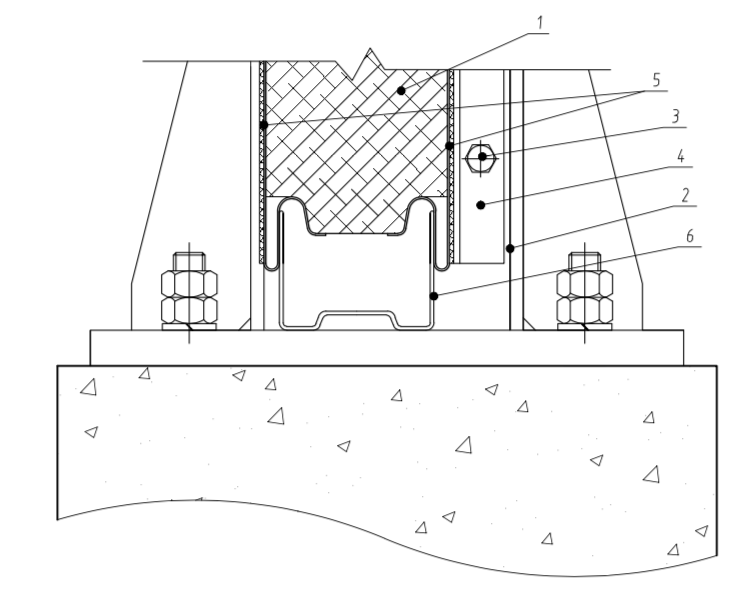

Схема узла крепления стойки к фундаменту.

  1. Сендвич-панель
  2. Стойка двутавровая
  3. Болтовое соединение
  4. Прижимной уголок
  5. Уплотнительная лента
  6. Опорный профиль

К дополнительным элементам акустических экранов, применяемым при монтаже или обеспечивающим его функционирование, относятся: уплотнители, поперечные профили, крепежные детали, полки, козырьки, доборные элементы, поручни и др.

Виды экранов

Экраны делятся на несколько видов:

  • по типу защиты от шума:
    • Шумопоглощающие
    • Шумоотражающие
    • Комбинированные
  • по светопроницаемости:
    • Сплошные
    • Светопрозрачные

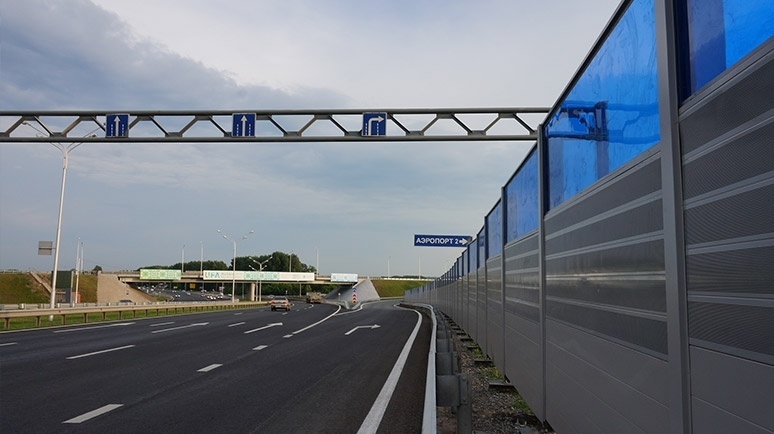

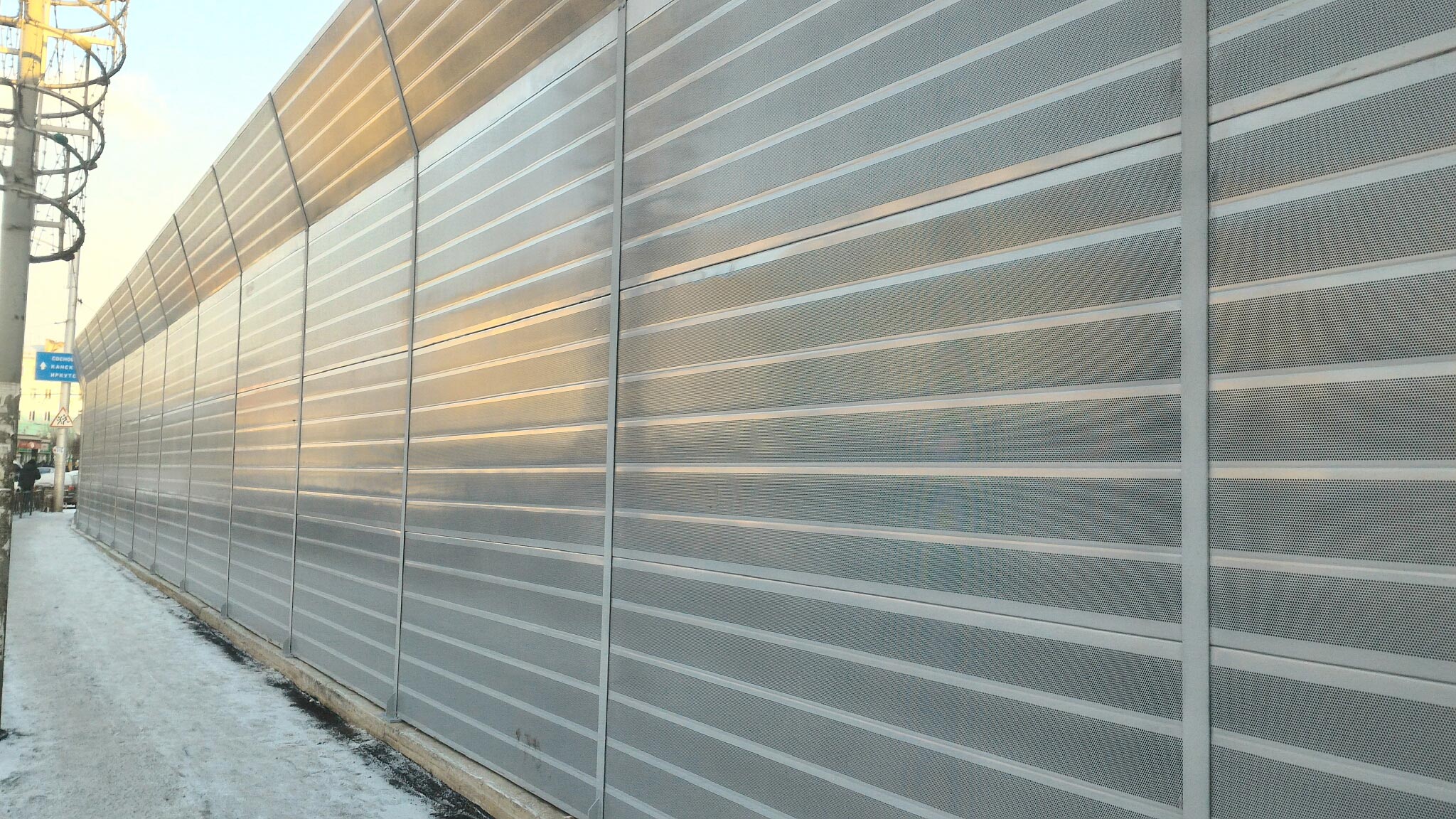

Шумозащитный экран комбинированный со светопрозрачными панелями г. Уфа

Установленные экраны

Наши экраны установлены в таких городах как:

Уфа

Казань

Омск

Красноярск

Московская область

Санкт-Петербург

Екатеринбург

Краснодар

Нижний Новгород

Саратовская область

Чита

и не только

Шумозащитный экран г. Красноярск

Шумозащитный экран г. Уфа

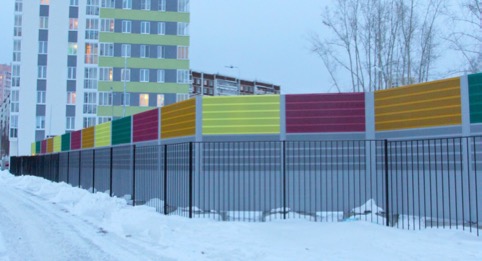

Шумозащитный экран г. Екатеринбург

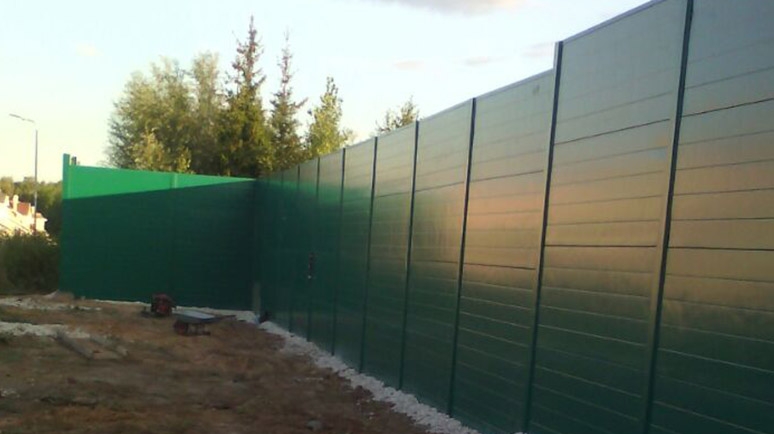

Шумозащитный экран г. Казань. Коттеджный поселок.

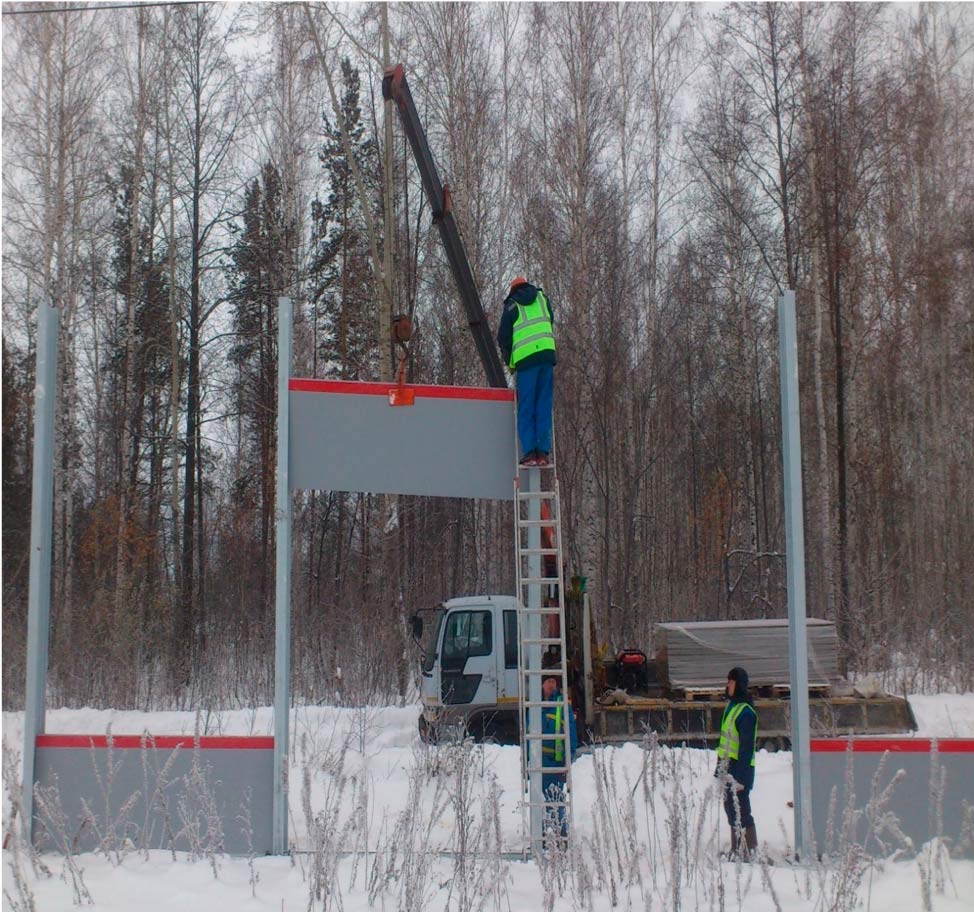

Монтаж ШЗЭ на ст.Сортировочная г. Екатеринбург

Шумопоглащающий экран в Белорусии г. Минск

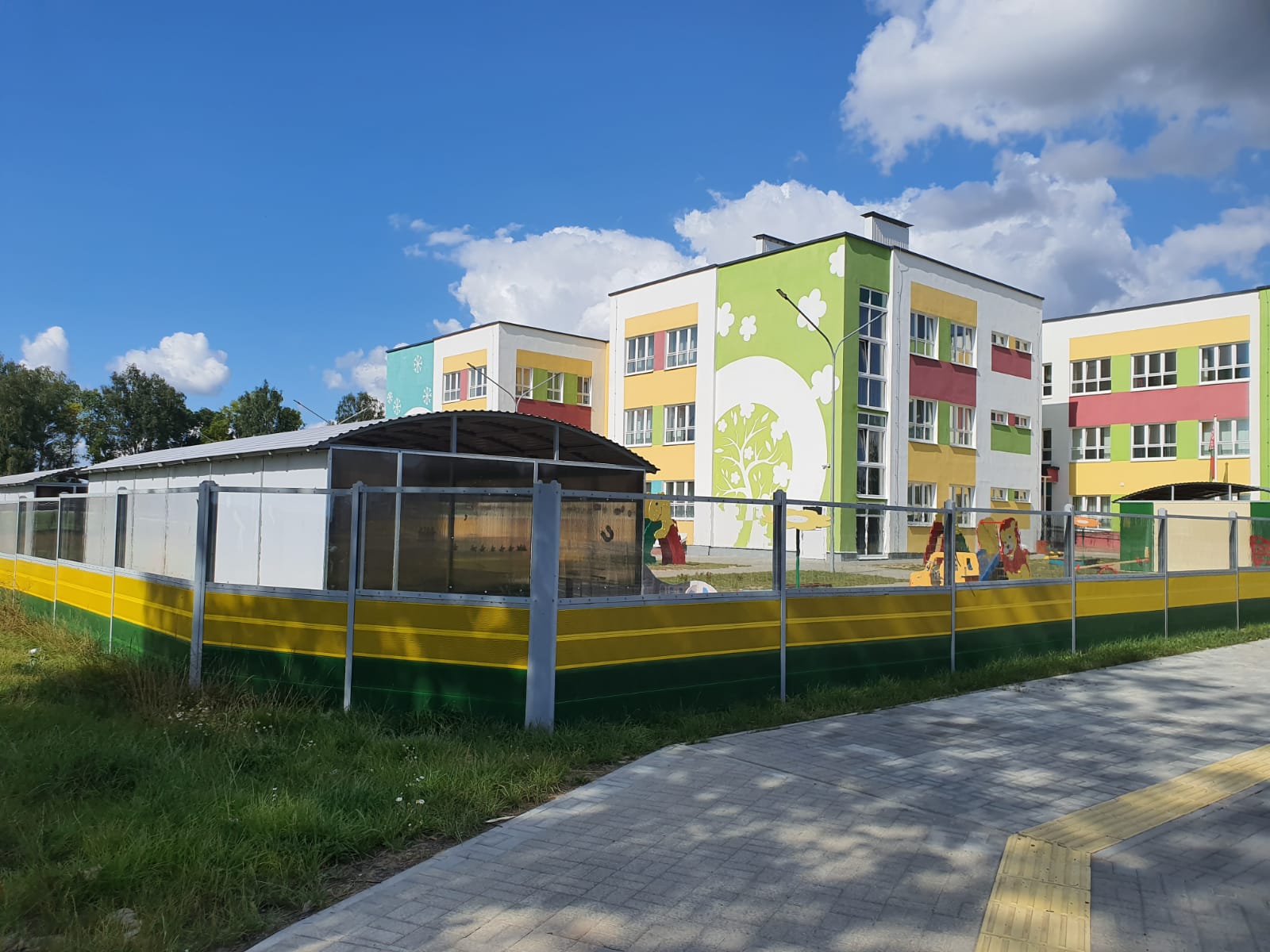

Шумопоглащающий экран в Белорусии г. Фаниполь
